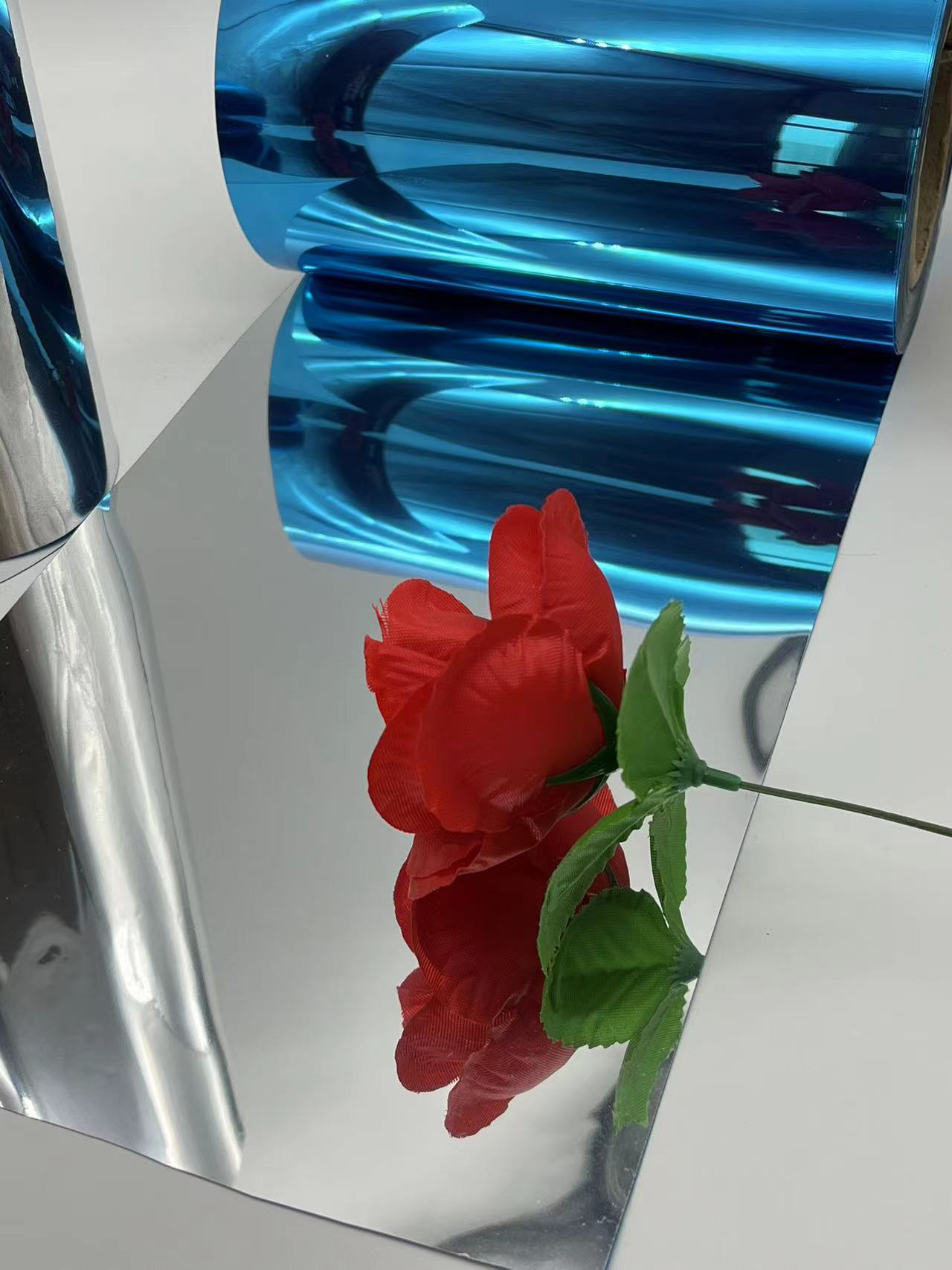

PI鍍鋁膜是在聚酰亞胺(PI)膜表面鍍一層鋁膜制成的復合材料。這種材料結合了PI優異的耐熱性、機械強度和電絕緣性與鋁良好的導電性和反射性，廣泛應用于電子、光電子、航空航天等領域。以下是PI鍍鋁膜的形成過程及相關技術細節:

PI鍍鋁膜生成工藝

PI 鍍鋁膜的形成主要是通過物理氣相沉積電鍍(PVD) ，其中蒸發和濺射是最常見的。以下是步驟:

1. 材料準備

-PI膜:選擇合適厚度和規格的聚酰亞胺膜，確保其表面清潔無油污和顆粒。

2. 表面預處理

- 清潔：對PI薄膜可以進行發展清潔技術處理，通常通過使用一個有機溶劑如乙醇或丙酮清洗，以去除表面雜質。

- 等離子體處理: 采用等離子體清洗技術對 PI 膜表面進行活化處理，以提高表面能，改善鋁膜的附著力。

3. 真空環境準備

- 抽真空：將預處理后的PI薄膜材料放入一個真空電子鍍膜技術設備的鍍膜室，進行抽真空系統處理，使真空度可以達到10^-4至10^-6 Torr，防止發生氧化和污染。

4. 鍍鋁工藝

- 蒸發鍍：

蒸發源: 高純鋁塊放置在鎢船或鉬船上作為蒸發源。

-加熱:通過電阻加熱或電子束加熱，鋁蒸發并沉積在PI膜表面，形成均勻的鋁膜。

- 濺射鍍：

- 靶材：使用具有高純度鋁作為靶材。

- 氣體介紹: 惰性氣體如氬氣的介紹，等離子體的形成。

濺射工藝:鋁原子被高壓電場從靶材上濺射出來，在PI膜表面沉積一層鋁膜。

5. 膜厚控制

- 監測系統: 利用晶體振蕩器或光學監測系統對鋁膜厚度進行實時監測，以確保達到所需的厚度。

6. 后處理

-冷卻:涂布后，緩慢冷卻以防止薄膜因熱應力而開裂或脫落。

- 檢驗：對鍍鋁后的PI膜進行教學質量分析檢驗，包括膜厚測量、附著力以及測試、表面形成均勻性和電性能研究測試等。

應用

- 靈活的電路板、傳感器和天線等電子元件。

-光電設備:如太陽能電池、有機發光二極管顯示屏和鏡子。

- 航空航天: 用于高溫和高輻射環境的反射和導電材料。

聚酰亞胺鍍鋁膜以其優異的綜合性能在各種高科技領域發揮著重要作用。其制備工藝復雜精密，需要高真空環境和精密的工藝控制來保證鋁膜的均勻性和附著力。隨著技術的不斷進步，PI鍍鋁膜的應用范圍和性能將進一步擴大和提高。
